LCL系列

■集成化设计、无需控制器，简单易用；
■光幕高度：100mm到2800mm;
■检测精度：10、20、40、60mm四种，其他间距可以定做;
■检测距离：0-5米、0-10m、0-23m;
■LED指示灯可显示光幕的工作状态及故障状态；
■双NPN/PNP输出:
#输出1:车辆检测信号输出；
#输出2:光幕故障报警输出；
■运用独特算法，使光幕只检测150mm以上的物体，同时具有25mm的分辨率，既可以避免由阳光、飞鸟、蚊虫及污泥引起的误动作，也可以可靠检测车辆挂钩；
■自动检测故障，并忽略（屏蔽)有问题的光束，仍能保持正常工作，同时输出报警信号；
■使用高能量、高穿透率光

申请试样

索取报价

产品介绍

技术参数

尺寸结构

电路图

配件

资料下载


产品系列	LCL
截面尺寸(mm)	35*35
工作电源	DC24V±15%
检测高度	100mm~3000mm（其他可订做）
光轴间距	20/40
发射光源	940nm
功率	<5W
最大检测距离	20m(注:有反光情况需特殊备注)
工作环境温度	-40℃-55℃
储存环境温度	-55°C~80°C
工作环境湿度	温度 20℃时，空气相对湿度<85%
抗光干扰	100,000Lux(入射角I>5°)
光幕形式	对射式
外壳防护等级	IP65
输出方式	NPN、PNP、数字量输出RS485(可选配)
信号输出	PNP晶体管输出:负载120mA以下,残余电压1V以下(因电缆延长导致的电压除外),漏电流小于1mA;NPN晶体管输出:负载120mA以下,残余电压1V以下(因电缆延长导致的电压除外),漏电流小于1mA;RS485输出:Modbus通讯协议,自定义协议。
防护电路	电源过压保护,反极性保护和输出过流保护
输出信号	OSSD1输出遮挡信号、0SSD2输出异常信号
发射指示灯	正常:绿灯常亮
接收指示灯	正常对光:绿灯常亮;对光不良:红灯常亮;CP异常:红绿灯闪烁
绝缘电阻	≥100MQ

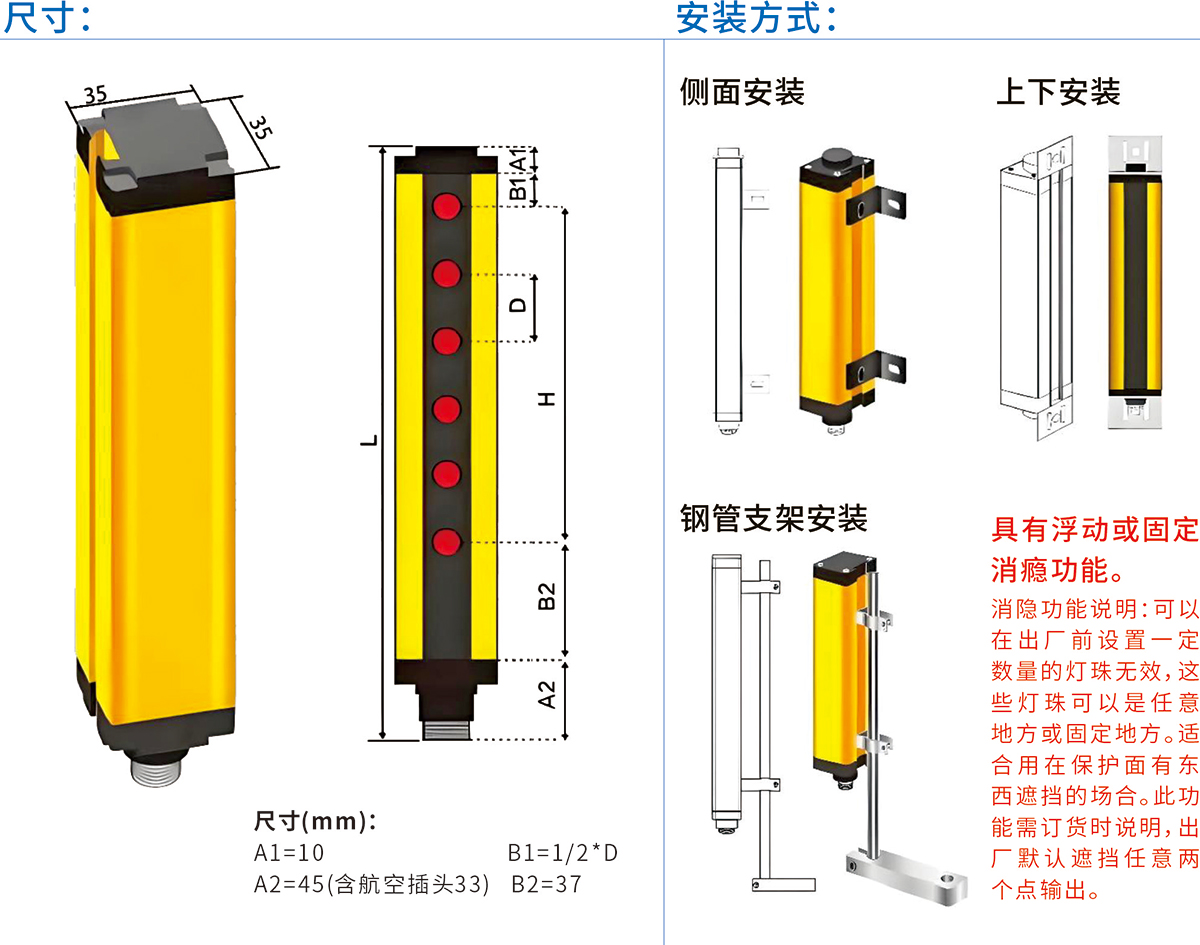

LCL4005MHLBX尺寸图

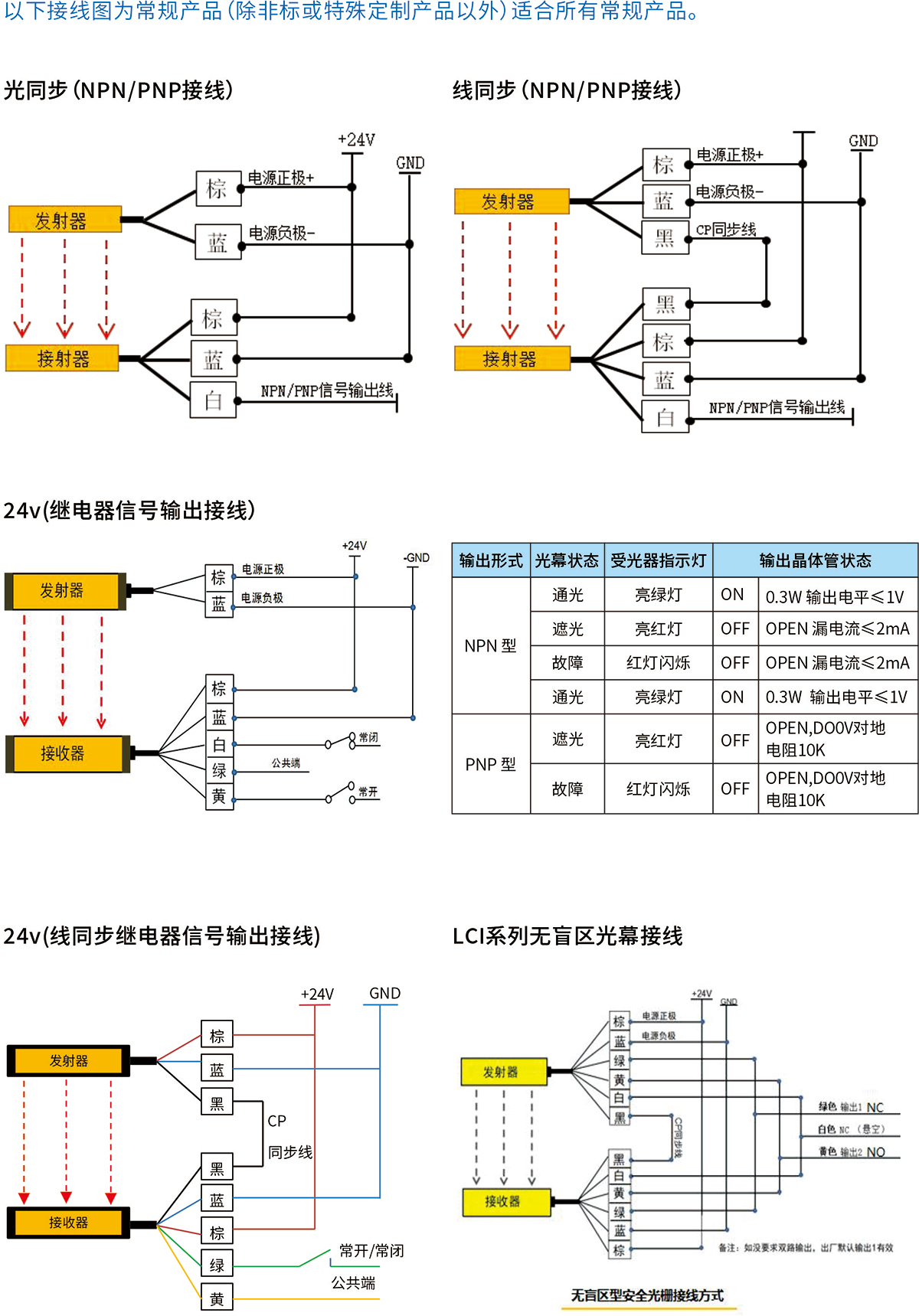

LCF0630NCZBX接线图

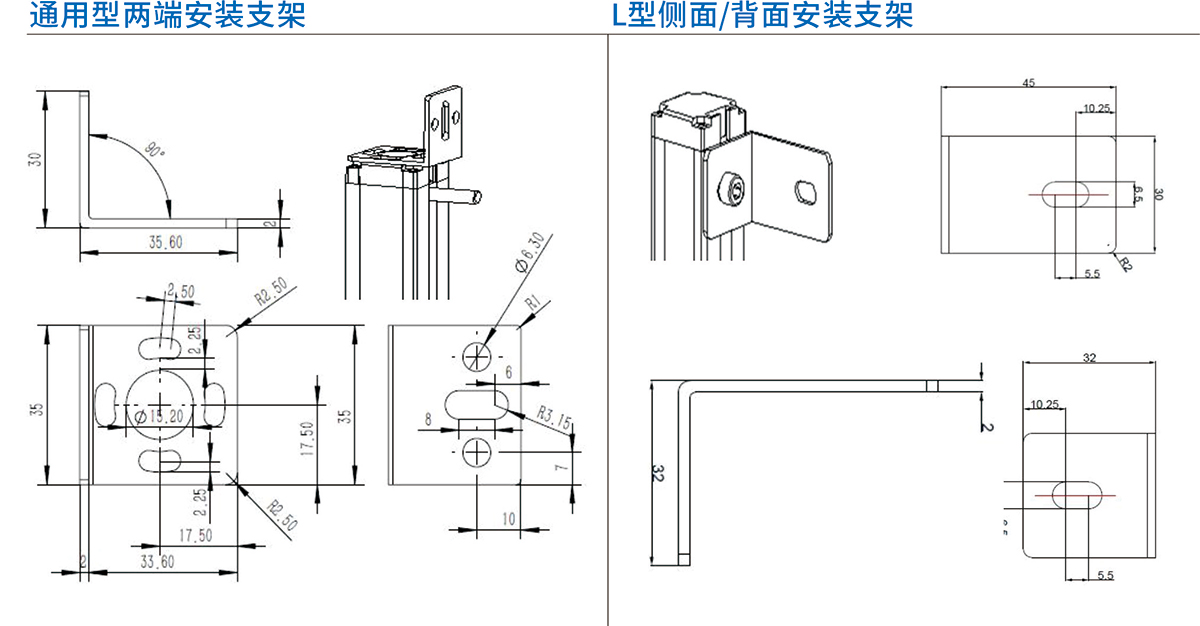

LCL4005MHLBX支架

LCL系列
LCL4005MHLBX-3D
rar / 0.17M
资料下载
LCL系列
安全光幕（产品目录）
pdf / 70.71M
资料下载
